Частотні перетворювачі від LSIS

Частотні перетворювачі

Частотні перетворювачі – електронний пристрій для зміни частоти струму (напруги). Він перетворює вхідну синусоидальной напруга фіксованої частоти і амплітуди в вихідну імпульсну напругу змінної частоти і амплітуди за допомогою ШІМ (широтно-імпульсної модуляції) .Таким чином, плавно збільшуючи частоту і амплітуду напруги, що подається на статорні обмотки асинхронного електродвигуна, можна забезпечити плавне регулювання швидкості обертання вала електродвигуна.

Частотні перетворювачі  SV-iC5

Частотні перетворювачі
Частотні перетворювачі
Тип перетворювача SV xxx iC5 – 1F
004 008 015 022
Потужність двигуна (кВт) 0,4 0,75 1,5 2,2
Вихідні параметри Потужність (кВт) 0,95 1,9 3 4,5
Номінальний струм (А) 2,5 5 8 12
Максимальна частота (Гц) 0-400 Гц
Максимальна напруга (В) Три фази, 200-230 В
Вхідні параметри Напруга (В) 1-фаза, 200-230 В (10%)
Частота (Гц) 50-60 Гц (5%)
СКАЧАТИ  –  Інструкція IC-5

Частотні перетворювачі  SV-iG5A

Частотні перетворювачі
Частотні перетворювачі



Тип перетворювача SV xxx iG5A – 4
004 008 015 022 037 040
Потужність двигуна (кВт) 0.4 0.75 1.5 2.2 3.7 4.0


Вихідні

параметри

Потужність (кВт) 0.95 1.9 3.0 4.5 6.1 6.9
Номінальний

струм (А)

1.25 2.5 4 6 8 9
Максимальна

частота (Гц)

400
Максимальна

напруга (В)

3 фази 380-480
Вхідні

параметри

Напруга (В) 3 фази 380-480 (+10%,-15%)
Частота (Гц) 50 – 60 (±5%)

РОЗШИРЕНИЙ РЯД IG5A



Тип перетворювача SV xxx iG5A – 4
055 075 110 150 185 220
Потужність двигуна (кВт) 5.5 7.5 11 15 18.5 22


Вихідні

параметри

Потужність (кВт) 9.1 12.2 18.3 22.9 29.7 34.3
Номінальний

струм (А)

12 16 24 30 39 45
Максимальна

частота (Гц)

400
Максимальна

напруга (В)

3 фази 380-480
Вхідні

параметри

Напруга (В) 3 фази 380-480 (+10%,-15%)
Частота (Гц) 50 – 60 (±5%)

СКАЧАТИ  –  Інструкція IG-5A

Частотні перетворювачі SV-iE5

Частотні перетворювачі
Частотні перетворювачі

Тип перетворювача SV xxx iЕ5 – х
001 002 004 001 002 004
Потужність двигуна (кВт) 0,1 0,2 0,4 0,1 0,2 0,4
Вихідні параметри Потужність (кВт) 0,3 0,6 0,95 0,3 0,6 1,14
Номінальний струм (А) 0,8 1,4 2,5 0,8 1,6 3
Максимальна частота (Гц) 0-200 Гц
Максимальна напруга (В) Одна фаза,200-230В Три фази, 200-230 В
Вхідні параметри Напруга (В) 1-фаза, 200-230 В (10%)
Частота (Гц) 50-60 Гц (5%)
Номінальний струм (А) 2 3,5 5,5 1,2 2 3,5
 СКАЧАТИ  –  Інструкція IE-5

Частотні перетворювачі SV-iP5A

Частотні перетворювачі
Частотні перетворювачі
Тип перетворювача SV xxx iP5A – 4
055 075 110 150 185 220 300 370 450
Потужність двигуна (кВт) 5,5 7,5 11 15 18,5 22 30 37 45
Вихідні параметри Потужність (кВт) 9,6 12,7 19,1 23,9 31,1 35,9 18,6 59,8 72,5
Номінальний струм (А) 12 16 24 30 39 45 61 75 91
Максимальна частота (Гц) 0 — 120 Гц
Максимальна напруга (В) Три фази, 380-480 В
Вхідні параметри Напруга (В) Три фази, 380-480 В (-15%, +10%)
Частота (Гц) 50-60 Гц (5%)

РОЗШИРЕНИЙ РЯД IP5A

Тип перетворювача SV xxx iP5A – 4
550 750 900 1100 1320 1600 2200 2800
Потужність двигуна (кВт) 55 75 90 110 132 160 220 280
Вихідні параметри Потужність (кВт) 87,6 121,1 145,8 178 210 259 344 436
Номінальний струм (А) 110 152 183 223 264 325 432 547
Максимальна частота (Гц) 0 — 120 Гц
Максимальна напруга (В) Три фази, 380-480 В
Вхідні параметри Напруга (В) Три фази, 380-480 В (-15%, +10%)
Частота (Гц) 50-60 Гц (5%)
СКАЧАТИ  –  Інструкція IP-5A

Частотні перетворювачі  SV-iS7

Частотні перетворювачі
Частотні перетворювачі
Тип перетворювача SV xxx iS7 – 4x
008 015 022 037 055 075 110 150
Потужність двигуна (кВт) 0,75 1,5 2,2 3,7 5,5 7,5 11 15
Вихідні параметри Потужність (кВт) 1,9 3 4,5 6,1 9,1 12,2 18,3 22,9
Номінальний струм (А) 2,5 4 6 8 12 16 24 30
Максимальна частота (Гц) 0 — 400 Гц (векторне керування без давача: 0-300Гц, векторне керування з давачем: 0-120Гц)
Максимальна напруга (В) Три фази, 380-480 В
Вхідні параметри Напруга (В) Три фази, 380-480 В (10%)
Частота (Гц) 50-60 Гц (5%)

РОЗШИРЕНИЙ РЯД iS7


Тип перетворювача SV xxx iS7 – 4х
185 220 300 370 450 550 750
Потужність двигуна (кВт) 18,5 22 30 37 45 55 75
Вихідні параметри Потужність (кВт) 29,7 34,3 45 56 68 82 100
Номінальний струм (А) 39 45 61 75 91 110 152
Максимальна частота (Гц) 0 — 400 Гц (векторне керування без давача: 0-300Гц, векторне керування з давачем: 0-120Гц)
Максимальна напруга (В) Три фази, 380-480 В
Вхідні параметри Напруга (В) Три фази, 380-480 В (10%)
Частота (Гц) 50-60 Гц (5%)
СКАЧАТИ  –  Інструкція IS-7

Частотні перетворювачі  H-100

Частотні перетворювачі
Частотні перетворювачі
Трифазний векторний частотний перетворювач.
Частотні перетворювачі
Частотні перетворювачі
СКАЧАТИ  –  Повний опис Н-100

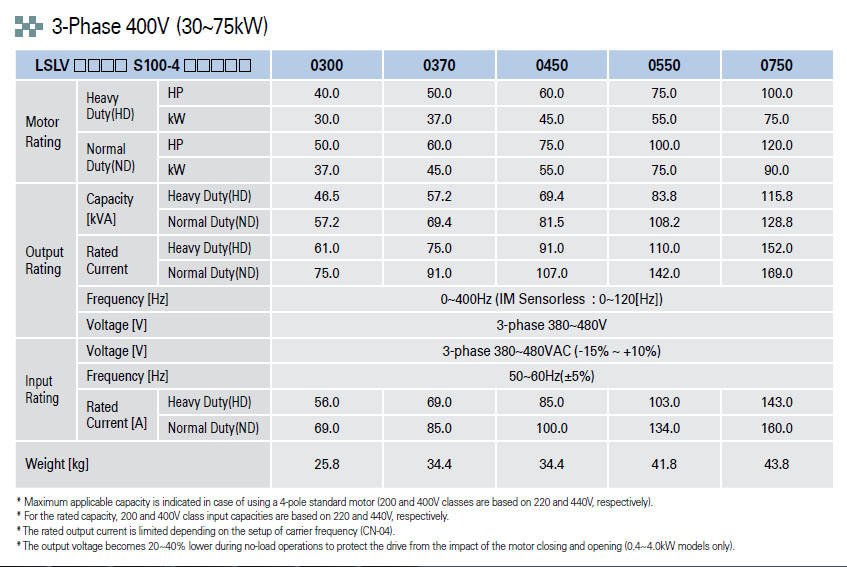

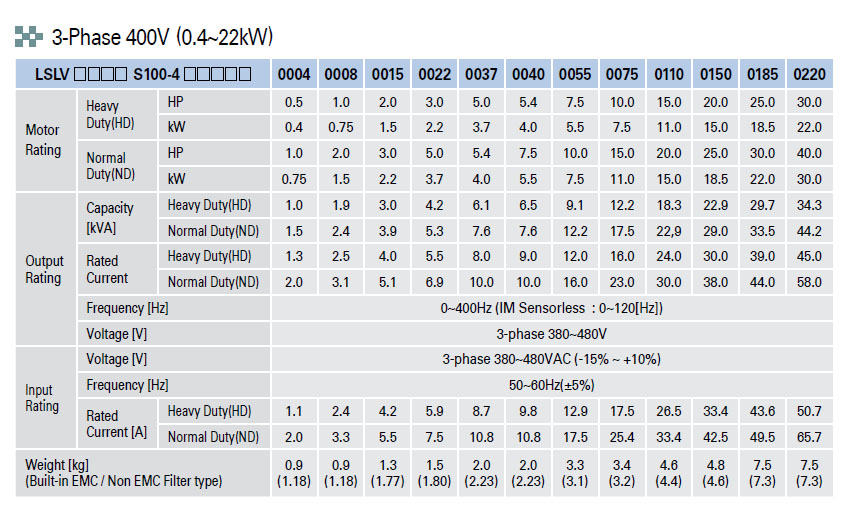

Частотні перетворювачі S-100

Частотні перетворювачі
Частотні перетворювачі
Трифазний векторний частотний перетворювач.
Частотні перетворювачі
Частотні перетворювачі
Частотні перетворювачі
Частотні перетворювачі

СКАЧАТИ  –  Повний опис S-100 (0.4 – 22kWt)

СКАЧАТИ  –  Повний опис S-100 (30 – 75kWt)
СКАЧАТИ  –  Повний опис всіх ЧП від LSIS


Частотні перетворювачі LS Industrial Systems

Частотні перетворювачі LSIS – спеціальні електронні пристрої, що змінюють частоту струму або напруги. Вхідна частота при цьому варіюється в широкому діапазоні та може значно відрізнятися від частоти мережі живлення.

Конструктивно схема пристрою складається з двох частин:

  • Керуюча. Цифрові мікропроцесори, що дозволяють контролювати і управляти електронними ключами. Залежно від моделі пристрою, використовуються додаткові функції: діагностика, захист, тощо.
  • Силова. У якості електронних ключів традиційно використовуються транзистори і тиристори.

За типом роботи силової частини частотні перетворювачі бувають:

  • З вираженою проміжною ланкою постійного струму.
  • Без проміжної ланки, з безпосереднім зв’язком.

Частотні перетворювачі з безпосереднім зв’язком історично з’явилися першими. Силова частина побудована на тиристорах, які не замикаються, і складній системі управління, що почергово їх відмикає. Такі пристрої практично не використовуються в сучасних приводах з широким діапазоном налаштувань.

Частотні перетворювачі  LSIS особливості використання

Частотні перетворювачі, купити які можна у нас, також називаються інверторами. Частотні перетворювачі LSIS відрізняються надійністю, стабільністю при експлуатації і оптимальними характеристиками.

Принцип роботи базується на подвійній зміні сигналу, що надходить.

Спочатку напруга подається на силовий блок, в якому прибираються синусоїдальні гармоніки, але залишається пульсація сигналу. Для цього використовуються спеціальні конденсатори, індуктивність яких забезпечує стабільну і рівномірну напругу.

Потім сигнал надходить безпосередньо на перетворювач, де їм можна керувати за допомогою амплітудної системи або методу широтного імпульсивного моделювання. Таким чином вдається досягти максимального ККД і виключити надмірні втрати енергії.

Сфера застосування пристрою залежить від його характеристик. Це може бути частотний перетворювач для насоса, виробничий перетворювач струму в напругу LSIS для промислового обладнання, інші численні електромонтажні комплектуючі.

Частотні перетворювачі LSIS як правильно обрати та купити?

Перш ніж придбати перетворювач струму, необхідно визначитися з його призначенням. Існує два основних типи пристроїв:

  • Низьковольтні. Це перетворювачі 220 в 380 і подібні. Працюють з напругою від 110 до 660 В. Використовуються для управління синхронними і асинхронними низьковольтними електродвигунами.
  • Високовольтні. Працюють з напругою 2-10 кВ. Використовуються при управлінні синхронними і асинхронними високовольтними електродвигунами.

За типом конструкції перетворювачі бувають:

  • Індукційні. Відрізняються низькою ефективністю і ККД, так що рідко використовуються для промислових і виробничих потреб. Сюди відносяться асинхронні електродвигуни з фазним ротором, запущені в режимі генератора.
  • Електронні. Забезпечують гнучкість управління, дозволяючи підтримувати заздалегідь задані характеристики або регуляцію за методом векторного управління. Перший спосіб простіший і доступніший, другий – результативніший та надійніший. Друга схема традиційно використовується для промислового устаткування.

А підібрати і купити частотні перетворювач іLSIS можна, звернувшись до нас. Компанія «Гал-Автоматика» з 2003-го року спеціалізується на обладнанні та комплектуючих для електромонтажних та інженерних робіт. З 2004-го ми – офіційний імпортер Південно-Корейської компанії LSIS. Вся продукція надійна, сертифікована і перевірена часом та практикою.

Частотні перетворювачі S100 (новий IG5A)

                    LV0022 S100-4EOFNM
                    LV0040S100-4EOFNM
                    LV0004 S100-1EOFNM
                    LV0004 S100-4EOFNM
                    LV0008 S100-1EOFNM
                    LV0008 S100-4EOFNM
                    LV0015 S100-1EOFNM
                    LV0015 S100-4EOFNM
                    LV00152 S100-1EOFNM
                    LV0055 S100-4EOFNM
                    LV0075 S100-4EOFNM
                    LV0110 S100-4EOFNM
                    LV0150 S100-4EOFNM
                    LV0185 S100-4EOFNM
                    LV0220 S100-4EOFNM
                    LV0300 S100-4СOFDS
                    LV0370 S100-4СOFDS
                    LV0450 S100-4СOFDS
                    LV0550 S100-4СONDS
                    LV0750 S100-4СONDS

Частотні перетворювачі SV-iC5

                    SV004iС5-1F
                    SV008iС5-1F
                    SV015iC5-1F
                    SV022iC5-1F
Частотні перетворювачі SV-iE5
                    SV001iE5-1C
                    SV002iE5-1C
                    SV004iE5-1

Частотні перетворювачі SV-iG5A

                    SV004iG5A-1
                    SV004iG5A-4
                    SV008iG5А-1
                    SV008iG5А-4
                    SV015iG5A-1
                    SV015iG5A-4
                    SV022iG5A-4
                    SV040iG5A-4
                    SV055iG5A-4
                    SV075iG5А-4
                    SV110iG5А-4
                    SV150iG5А-4
                    SV185iG5А-4
                    SV220iG5А-4

Частотні перетворювачі SV-iP5A

                    SV055iP5A-4NO
                    SV075iP5A-4NO
                    SV1100iP5A-4
                    SV110iP5A-4NO
                    SV1320iP5A-4
                    SV150iP5A-4NO
                    SV1600iP5A-4
                    SV185iP5A-4NO
                    SV2200iP5A-4
                    SV220iP5A-4NO
                    SV2800iP5A-4
                    SV300iP5A-4NO
                    SV3150iP5A-4
                    SV370iP5A-4
                    SV3750iP5A-4
                    SV4500iP5A-4
                    SV450iP5A-4
                    SV550iP5A-4
                    SV750iP5A-4
                    SV900iP5A-4

Частотні перетворювачі SV-iS5

                    SV008IS5-4NU
                    SV015IS5-4NU
                    SV022IS5-4NU
                    SV037IS5-4NU
                    SV055IS5-4NU
                    SV075iS5-4NU
                    SV110iS5-4NU
                    SV150iS5-4NU
                    SV185iS5-4NU
                    SV220iS5-4NU
                    SV300iS5-4
                    SV370iS5-4
                    SV450iS5-4
                    SV550iS5-4
                    SV750iS5-4

Частотні перетворювачі SV-iS7

                    SV0008iS7 – 4NO FD
                    SV0015iS7 – 4NO FD
                    SV0022iS7 – 4NO FD
                    SV0037iS7 – 4NO FD
                    SV0055iS7 – 4NO FD
                    SV0075iS7 – 4NO FD
                    SV0110iS7 – 4NO FD
                    SV0150iS7 – 4NO FD
                    SV0185iS7 – 4NO FD
                    SV0220iS7 – 4NO FD
                    SV0300iS7 – 4NO D
                    SV0370iS7-4N OD
                    SV0450iS7-4N OD
                    SV0550iS7-4N OD
                    SV0750iS7-4N OD
                    SV0900iS7-4N OD
                    SV1100iS7-4N OD
                    SV1320iS7-4N OD
                    SV1600iS7-4N OD

Частотні перетворювачі H100 (новий IP5A)

LSLV0008H100-4COFN
LSLV0015H100-4COFN
LSLV0022H100-4COFN
LSLV0037H100-4COFN
LSLV0055H100-4COFN
LSLV0075H100-4COFN
LSLV0110H100-4COFN
LSLV0150H100-4COFN
LSLV0185H100-4COFN
LSLV0220H100-4COFN
LSLV0300H100-4COFN
LSLV0370H100-4COFD
LSLV0450H100-4COFD
LSLV0550H100-4COFD
LSLV0750H100-4COFD
LSLV0900H100-4COFD
