The frequency inverter – electronic device for changing the frequency of the current (voltage). It converts the input sinusoidal voltage of fixed frequency and amplitude of the starting pulse voltage of variable frequency and amplitude by means of PWM (Pulse Width Modulation) .Such way gradually increasing the frequency and amplitude of voltage supplied to the stator windings of the induction motor, it is possible to ensure a smooth speed control the motor shaft.
SV-iC5
| Тип перетворювача | SV xxx iC5 – 1F | |||||||||
| 004 | 008 | 015 | 022 | |||||||
| Потужність двигуна (кВт) | 0,4 | 0,75 | 1,5 | 2,2 | ||||||
| Вихідні параметри | Потужність (кВт) | 0,95 | 1,9 | 3 | 4,5 | |||||
| Номінальний струм (А) | 2,5 | 5 | 8 | 12 | ||||||
| Максимальна частота (Гц) | 0-400 Гц | |||||||||
| Максимальна напруга (В) | Три фази, 200-230 В | |||||||||
| Вхідні параметри | Напруга (В) | 1-фаза, 200-230 В (10%) | ||||||||
| Частота (Гц) | 50-60 Гц (5%) | |||||||||
DOWNLOAD – Instruction IC-5
SV-iG5A
| Тип перетворювача | SV xxx iG5A – 4 | ||||||
| 004 | 008 | 015 | 022 | 037 | 040 | ||
| Потужність двигуна (кВт) | 0.4 | 0.75 | 1.5 | 2.2 | 3.7 | 4.0 | |
|
Вихідні параметри |
Потужність (кВт) | 0.95 | 1.9 | 3.0 | 4.5 | 6.1 | 6.9 |
| Номінальний
струм (А) |
1.25 | 2.5 | 4 | 6 | 8 | 9 | |
| Максимальна
частота (Гц) |
400 | ||||||
| Максимальна
напруга (В) |
3 фази 380-480 | ||||||
| Вхідні
параметри |
Напруга (В) | 3 фази 380-480 (+10%,-15%) | |||||
| Частота (Гц) | 50 – 60 (±5%) | ||||||
РОЗШИРЕНИЙ РЯД IG5A
| Тип перетворювача | SV xxx iG5A – 4 | ||||||
| 055 | 075 | 110 | 150 | 185 | 220 | ||
| Потужність двигуна (кВт) | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | |
|
Вихідні параметри |
Потужність (кВт) | 9.1 | 12.2 | 18.3 | 22.9 | 29.7 | 34.3 |
| Номінальний
струм (А) |
12 | 16 | 24 | 30 | 39 | 45 | |
| Максимальна
частота (Гц) |
400 | ||||||
| Максимальна
напруга (В) |
3 фази 380-480 | ||||||
| Вхідні
параметри |
Напруга (В) | 3 фази 380-480 (+10%,-15%) | |||||
| Частота (Гц) | 50 – 60 (±5%) | ||||||
DOWNLOAD – Instruction IG-5A
SV-iE5
| Тип перетворювача | SV xxx iЕ5 – х | |||||||||
| 001 | 002 | 004 | 001 | 002 | 004 | |||||
| Потужність двигуна (кВт) | 0,1 | 0,2 | 0,4 | 0,1 | 0,2 | 0,4 | ||||
| Вихідні параметри | Потужність (кВт) | 0,3 | 0,6 | 0,95 | 0,3 | 0,6 | 1,14 | |||
| Номінальний струм (А) | 0,8 | 1,4 | 2,5 | 0,8 | 1,6 | 3 | ||||
| Максимальна частота (Гц) | 0-200 Гц | |||||||||
| Максимальна напруга (В) | Одна фаза,200-230В | Три фази, 200-230 В | ||||||||
| Вхідні параметри | Напруга (В) | 1-фаза, 200-230 В (10%) | ||||||||
| Частота (Гц) | 50-60 Гц (5%) | |||||||||
| Номінальний струм (А) | 2 | 3,5 | 5,5 | 1,2 | 2 | 3,5 | ||||
DOWNLOAD – Instruction IE-5
SV-iP5A
| Тип перетворювача | SV xxx iP5A – 4 | |||||||||
| 055 | 075 | 110 | 150 | 185 | 220 | 300 | 370 | 450 | ||
| Потужність двигуна (кВт) | 5,5 | 7,5 | 11 | 15 | 18,5 | 22 | 30 | 37 | 45 | |
| Вихідні параметри | Потужність (кВт) | 9,6 | 12,7 | 19,1 | 23,9 | 31,1 | 35,9 | 18,6 | 59,8 | 72,5 |
| Номінальний струм (А) | 12 | 16 | 24 | 30 | 39 | 45 | 61 | 75 | 91 | |
| Максимальна частота (Гц) | 0 — 120 Гц | |||||||||
| Максимальна напруга (В) | Три фази, 380-480 В | |||||||||
| Вхідні параметри | Напруга (В) | Три фази, 380-480 В (-15%, +10%) | ||||||||
| Частота (Гц) | 50-60 Гц (5%) | |||||||||
РОЗШИРЕНИЙ РЯД IP5A
| Тип перетворювача | SV xxx iP5A – 4 | |||||||||
| 550 | 750 | 900 | 1100 | 1320 | 1600 | 2200 | 2800 | |||
| Потужність двигуна (кВт) | 55 | 75 | 90 | 110 | 132 | 160 | 220 | 280 | ||
| Вихідні параметри | Потужність (кВт) | 87,6 | 121,1 | 145,8 | 178 | 210 | 259 | 344 | 436 | |
| Номінальний струм (А) | 110 | 152 | 183 | 223 | 264 | 325 | 432 | 547 | ||
| Максимальна частота (Гц) | 0 — 120 Гц | |||||||||
| Максимальна напруга (В) | Три фази, 380-480 В | |||||||||
| Вхідні параметри | Напруга (В) | Три фази, 380-480 В (-15%, +10%) | ||||||||
| Частота (Гц) | 50-60 Гц (5%) | |||||||||
DOWNLOAD – Instruction IP-5A
SV-iS7
| Тип перетворювача | SV xxx iS7 – 4x | |||||||||
| 008 | 015 | 022 | 037 | 055 | 075 | 110 | 150 | |||
| Потужність двигуна (кВт) | 0,75 | 1,5 | 2,2 | 3,7 | 5,5 | 7,5 | 11 | 15 | ||
| Вихідні параметри | Потужність (кВт) | 1,9 | 3 | 4,5 | 6,1 | 9,1 | 12,2 | 18,3 | 22,9 | |
| Номінальний струм (А) | 2,5 | 4 | 6 | 8 | 12 | 16 | 24 | 30 | ||
| Максимальна частота (Гц) | 0 — 400 Гц (векторне керування без давача: 0-300Гц, векторне керування з давачем: 0-120Гц) | |||||||||
| Максимальна напруга (В) | Три фази, 380-480 В | |||||||||
| Вхідні параметри | Напруга (В) | Три фази, 380-480 В (10%) | ||||||||
| Частота (Гц) | 50-60 Гц (5%) | |||||||||
РОЗШИРЕНИЙ РЯД iS7
| Тип перетворювача | SV xxx iS7 – 4х | |||||||||
| 185 | 220 | 300 | 370 | 450 | 550 | 750 | ||||
| Потужність двигуна (кВт) | 18,5 | 22 | 30 | 37 | 45 | 55 | 75 | |||
| Вихідні параметри | Потужність (кВт) | 29,7 | 34,3 | 45 | 56 | 68 | 82 | 100 | ||
| Номінальний струм (А) | 39 | 45 | 61 | 75 | 91 | 110 | 152 | |||
| Максимальна частота (Гц) | 0 — 400 Гц (векторне керування без давача: 0-300Гц, векторне керування з давачем: 0-120Гц) | |||||||||
| Максимальна напруга (В) | Три фази, 380-480 В | |||||||||
| Вхідні параметри | Напруга (В) | Три фази, 380-480 В (10%) | ||||||||
| Частота (Гц) | 50-60 Гц (5%) | |||||||||
DOWNLOAD – Instruction IS-7
H-100
Vector three-phase inverter.
DOWNLOAD – Full description Н-100

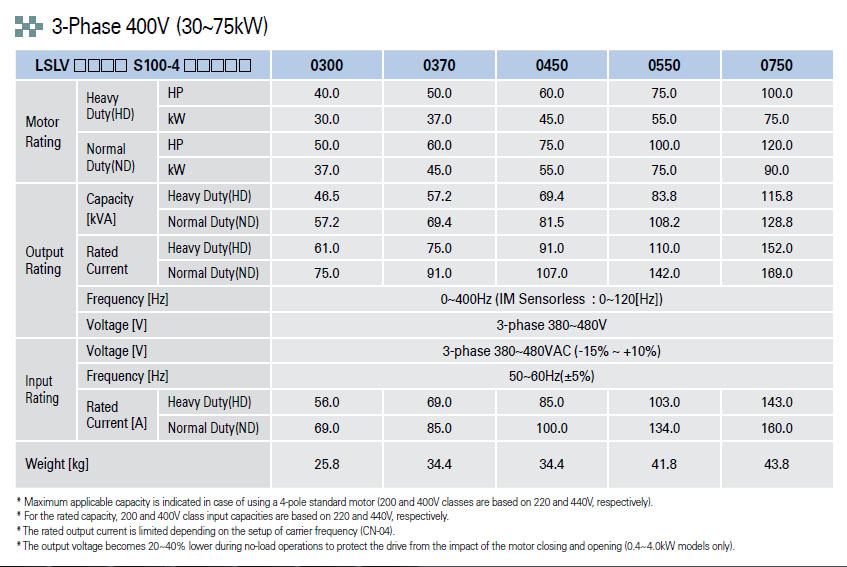

S-100
Трехфазный векторный частотный преобразователь.
