Автоматизація глибинного насоса

Класична схема водопостачання, широко поширена в малих населених пунктах і навіть окремих міських мікрорайонах, заснована на використанні напірних резервуарів – веж Рожновського. При всій простоті й ефективності такого рішення за роки експлуатації виявилося безліч принципових недоліків, відомих всім:
• висока трудомісткість монтажу;
• неможливість регулювання тиску води в залежності від водорозбору; • необхідність хлорування води;
• неможливість створення досить стабільного тиску води у споживачів;
• робота насоса в імпульсному режимі з частими включеннями і відключеннями призводить до прискореного зносу електродвигуна самого насоса;
• протікання корпусу через корозію та переливи через непрацюючу або погано налагоджену автоматику;
• суттєве погіршення якості питної води через негерметичність вежі (внаслідок відсутності даху або корозії корпусу)
• замерзання вежі в зимовий період і вихід насоса з ладу.

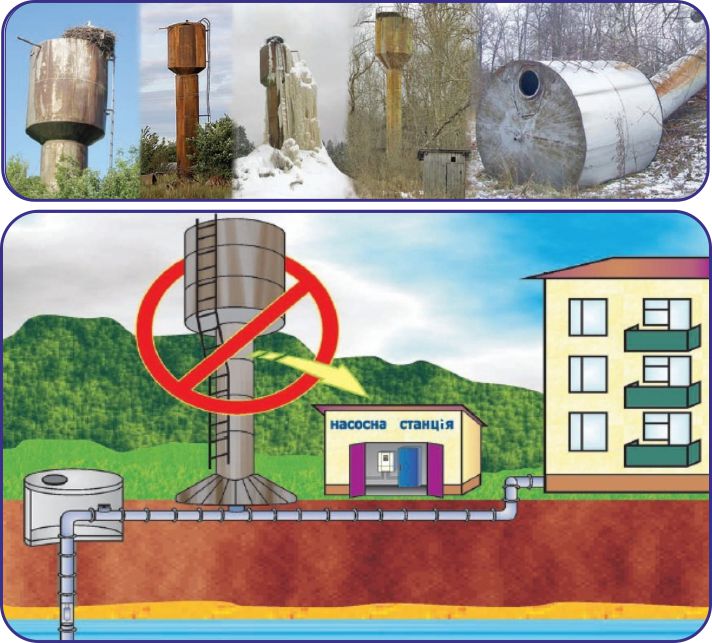

І, нарешті, найголовніший недолік більшості вже встановлених веж Рожновського – це їх істотний знос. З’їдений корозією корпус і фундамент, який розсипається, часто призводить до падіння вежі. І тоді виникає проблема установки нової вежі, вимагає величезних фінансових витрат.
Усунути всі зазначені недоліки і при цьому істотно заощадити – можливо. Для цього необхідно відмовитися від ‘баштовій’ системи водопостачання, замінивши її системою прямоточного водопостачання на основі частотно – регульованого насосної станції (шафи управління) виробництва ПП ‘Гал-Автоматика ‘. Така шафа управління забезпечує 30 – 70% економії електроенергії.

Насосна станція (шафа управління) – сучасне рішення для водопостачання

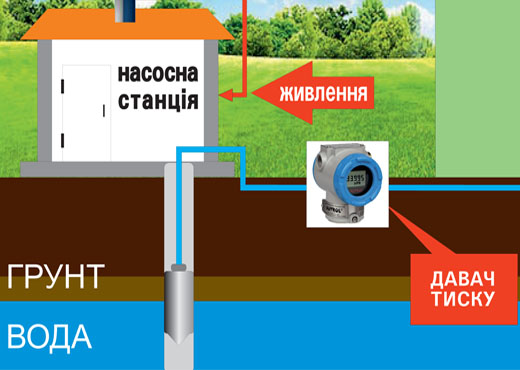

Якщо в ‘баштовій’ системі водопостачання головним елементом була вежа, забезпечує необхідний напір, то в сучасних прямоточних ‘безбашенних’ системах головним є перетворювач частоти. Саме він забезпечує можливість плавного пуску, зупинки і регулювання продуктивності насоса для підтримки стабільного тиску незалежно від поточного споживання води. Регулювання здійснюється по зворотному сигналу від датчика тиску. Чим більше різниця необхідного і фактичного тиску – тим більше буде частота обертання насоса (а, отже, і його продуктивність). При малій витраті води насос працює на мінімальній частоті, забезпечуючи істотну економію електроенергії, при нульовому розборі води насос переходити в «сплячий режим».

Переваги альтернативного рішення

• насосна станція працює в автоматичному режимі;
• стабільний тиск води (при необхідності – регульований). Незалежно від поточного споживання, пори року чи часу доби;
• економія електроенергії 30-70% за рахунок регулювання продуктивності насоса;
• надійний захист питної води від будь-яких хімічних забруднень, бактерій і вірусів. Вода зі свердловини після фільтрації потрапляє відразу в водопровід, при цьому ніде по шляху не контактує із зовнішнім середовищем;
• усунення надлишкового тиску води. Як наслідок, знижуються витоку води (2-7% на кожну атмосферу надлишкового тиску), зменшується кількість проривів зношених трубопроводів, продовжується термін служби всього устаткування;
• максимальний захист насосного обладнання. Завдяки плавним пусків і зупинок насоса відсутні величезні пускові струми і гідравлічні удари в трубопроводах. Все це призводить до збільшення терміну служби устаткування і зниженню витрат на його експлуатацію;
• стабільність водопостачання і підвищення надійності роботи обладнання, особливо взимку;
• істотне зниження поточних витрат на експлуатацію та ремонт обладнання.
Шафа управління Гашка забезпечує безліч сервісних функцій, що підвищують не тільки зручність експлуатації, але і якість роботи всієї системи водопостачання. Наприклад:
• автоматичний перезапуск насоса з необхідною витримкою часу після відключення або зникнення напруги в мережі;
• автоматичне включення додаткового насоса (при його наявності) в разі недостатньої продуктивності основного.
