Частотні перетворювачі EMHEATER

Частотні перетворювачі

Частотні перетворювачі – електронний пристрій для зміни частоти струму (напруги). Він перетворює вхідну синусоідальной напруга фіксованої частоти і амплітуди в вихідну імпульсну напругу змінної частоти і амплітуди за допомогою ШІМ (широтно-імпульсної модуляції) .Таким чином, плавно збільшуючи частоту і амплітуду напруги, що подається на статорні обмотки асинхронного електродвигуна, можна забезпечити плавне регулювання швидкості обертання вала електродвигуна.

Частотні перетворювачі  Серія ЕМ-11

Частотні перетворювачі

1 ФАЗА
Потужність, кВт: 0.75-2.2 кВт
Число фаз / напруга на вх, У: 1-фази
Діапазон напруга на вх.В: 220
Діапазон напруга на вих.В: 220 В
Діапазон робочої частоти, Гц: 0-300 Гц (векторний реежім) 0-3000Гц (воль-частоності
Метод управління: Векторний
Двигун: Асинхронний / синхронний
Момент перевантаження: 150% до 60 с.

 3 ФАЗИ
Потужність, кВт: 0.75-450 кВт
Число фаз / напруга на вх, В: 3-фази
Діапазон напруга на вх.В: 380V
Діапазон напруга на вих.В: 380-460В
Діапазон робочої частоти, Гц: 0-300 Гц (векторний реежім) 0-3000Гц (воль-частоності
Метод управління: Векторний
Двигун: Асинхронний / синхронний
Момент перевантаження: 150% до 60 с.

Частотні перетворювачі

СКАЧАТИ  –  Повний опис ЕМ-11

Частотні перетворювачі Серія ЕМ-12

Частотні перетворювачі

Частотні перетворювачі серії EM12 оновлення з серії EM11, це тип приводу з регульованою частотою обертання, який використовується в електро-механічних приводах для управління швидкістю і обертовим моментом змінного струму, змінюючи частоту вхідного сигналу двигуна і напруги, має сильне програмне забезпечення та апаратне забезпечення. У ньому поєднані досвід і відмінна продуктивність.

1 ФАЗНИЙ

Потужність, кВт: 0.75-2.2 кВт;
Число фаз : 1 фаза;
Напруга на вході, В: 220;
Напруга на виході, В: 220 ;
Діапазон робочої частоти, Гц: 0-300 Гц (векторний режим) 0-3000Гц (воль-частоностий);
Метод управління: Векторний, вольт — частотний;
Двигун: Асинхронний / синхронний;
Момент перевантаження: 150% до 60 с.

3 ФАЗНИЙ
Потужність, кВт: 0.75-450 кВт;
Число фаз : 3 фази;
Напруга на вході, В: 380;
Напруга на виході, В: 380 ;
Діапазон робочої частоти, Гц: 0-300 Гц (векторний режим) 0-3000Гц (вольт-частотний);
Метод управління: Векторний, вольт — частотний;
Двигун: Асинхронний / синхронний;
Момент перевантаження: 150% до 60 с.

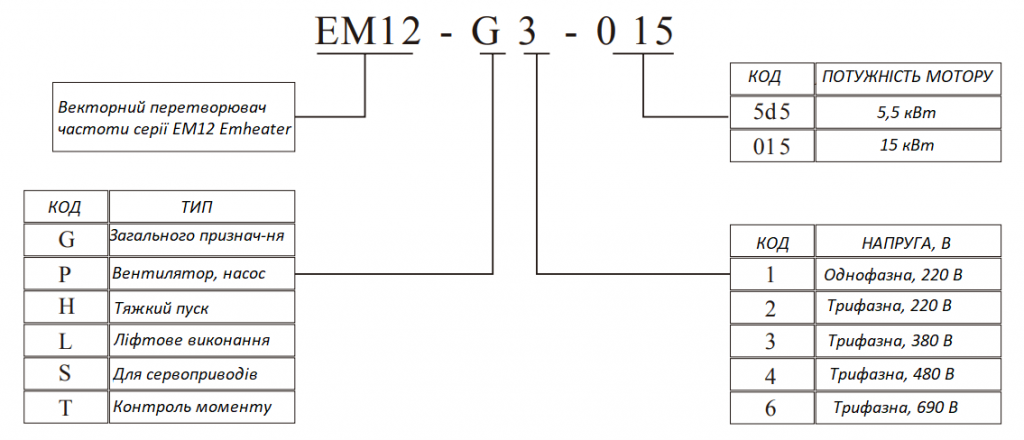

частотний перетворювач ЕМ12

 EM12-G1/G2 (200 – 240 V)

Модель Напруга (V) Потужність (kW) Струм (А)
EM12-G1-d75 220 0,75 4
EM12- G1-1d5 220 1,5 7
EM12- G1-2d2 220 2,2 9,6
EM12-G2-d75 220 0,75 3,8
EM12- G2-1d5 220 1,5 5,1
EM12- G2-2d2 220 2,2 9
EM12- G2-004 220 4 13
EM12- G2-5d5 220 5,5 25
EM12- G2-7d5 220 7,5 32
EM12- G2-011 220 11 45
EM12- G2-015 220 15 60
EM12- G2-018 220 18 75
EM12- G2-022 220 22 91
EM12- G2-030 220 30 112
EM12- G2-037 220 37 150
EM12- G2-045 220 45 176
EM12- G2-055 220 55 210
EM12- G2-075 220 75 304

EM12 G3/P3 (380-460 V)

Модель Напруга (V) Потужність (kW) Струм (А)
EM12- G3-d75/P3-1d5 380 0.75/1.5 2.1/3.8
EM12- G3-1d5/P3-2d2 380 1.5/2.2 3.8/5.1
EM12- G3-2d2/P3-004 380 2.2/3.7 5.1/9
EM12- G3-004/P3-5d5 380 3.7/5.5 9/13
EM12- G3-5d5/P3-7d5 380 5.5/7.5 13/17
EM12- G3-7d5/ P3-011 380 7.5/11 17/25
EM12- G3-011/P3-015 380 11/15 25/32
EM12- G3-015/P3-018 380 15/18.5 32/37
EM12- G3-018/P3-022 380 18.5/22 37/45
EM12- G3-022/ P3-030 380 22/30 45/60
EM12- G3-030/P3-037 380 30/37 60/75
EM12- G3-037/P3-045 380 37/45 75/91
EM12- G3-045/P3-055 380 45/55 91/112
EM12- G3-055/P3-075 380 55/75 112/150
EM12- G3-075/P3-090 380 75/90 150/176
EM12- G3-090/P3-110 380 90/110 176/210
EM12- G3-110/P3-132 380 110/132 210/253
EM12- G3-132/P3-160 380 132/160 253/304
EM12- G3-160/ P3-200 380 160/200 304/377
EM12- G3-200/P3-220 380 200/220 377/426
EM12- G3-220/P3-250 380 220/250 426/465
EM12- G3-250/P3-280 380 250/280 465/520
EM12- G3-280/ P3-315 380 280/315 520/585
EM12- G3-315/P3-355 380 315/355 585/650
EM12- G3-355/P3-400 380 355/400 650/725
EM12- G3-400/P3-450 380 400/450 725/820
EM12-G3-450/P3-500 380 450 820

Детальніше про перетворювачі серії EM12 можете дізнатися в мануалі.

СКАЧАТИМануал ЕМ-12

Частотні перетворювачі Серія ЕМ-9

Частотні перетворювачі

1 ФАЗА
Потужність, кВт: 0.4-7.5 кВт
Число фаз / напруга на вх, У: 1-фази
Діапазон напруга на вх.В: 220/380
Діапазон напруга на вих.В: 360-440 В
Діапазон робочої частоти, Гц: 0-600 Гц
Метод управління: Векторний
Момент перевантаження: 150% до 60 с.
 3 ФАЗИ
Потужність, кВт: 0.75-630 кВт
Число фаз / напруга на вх, В: 3-фази
Діапазон напруга В: 360-440 В
Діапазон робочої частоти, Гц: 0-600 Гц

Частотні перетворювачі

СКАЧАТИ  –  Повний опис ЕМ-9



Частотні перетворювачі EMHEATER

Частотні перетворювачі  – це електронні пристрої, завдання яких – зміна частоти струму або напруги, які надходять. Незалежно від частоти мережі живлення, вхідна частота варіюється в широкому діапазоні, як в більшу, так і в меншу сторону.

Схема стандартного пристрою складається з двох основних компонентів:

  • Силовий. Транзистори і тиристори виконують функцію електронних ключів.
  • Керуючий. Для управління і настройки електронних ключів використовуються цифрові мікропроцесори. Різні моделі також оснащені допоміжними опціями, на зразок діагностики або захисту.

Силова частина працює за двома основними схемами:

  • З безпосереднім зв’язком, без проміжної ланки;
  • З проміжною ланкою постійного струму.

Історично раніше з’явилися перетворювачі частоти з безпосереднім зв’язком. Вони конструктивно простіше за рахунок відсутності проміжних елементів. Принцип базується на використанні тиристорів, які не замикаються, зі складною системою управління. В сучасних приводах із гнучким налаштуванням такі пристрої практично не використовуються.

Частотні перетворювачі EMHEATER особливості використання

Частотні перетворювачі, купити які за доступними цінами можна у нас, офіційного партнера компанії EMHEATER, відрізняються стабільністю роботи, надійністю і оптимальними характеристиками.

Різні моделі також називають інверторами. Принцип їх використання заснований на подвійний трансформації сигналу, що надходить. Насамперед напруга надходить на силовий блок, де прибираються синусоїдальні гармоніки. Пульсація сигналу при цьому залишається за рахунок установки спеціальних конденсаторів з індуктивністю, якої досить для стабілізації і рівномірної передачі напруги.

Керувати сигналом безпосередньо в частотному перетворювачі можна за допомогою амплітудної системи, але частіше використовується метод широтного імпульсивного моделювання, що забезпечує максимальний ККД при мінімальних енерговитратах.

Призначення різних пристроїв залежить від їх характеристик. Поширені частотні перетворювачі для насоса, перетворювачі струму в напругу EMHEATER та інші моделі для електромонтажу і виробничих потреб.

Частотні перетворювачі EMHEATER як правильно обрати та купити ?

Плануючи придбати  перетворювачі струму, потрібно визначитися з призначенням.

  • Низьковольтні. Це перетворювачі частоти 220 в 380, і т.п. Вони використовуються в синхронних і асинхронних низьковольтних двигунах, з напругою 110-660 В.
  • Високовольтні. Вони використовуються в синхронних і асинхронних високовольтних двигунах, з напругою 2-10 кВ.

Ще один важливий критерій – конструкція. Перетворювачі частоти бувають індукційні і електронні. Перші відрізняються низьким ККД і ефективністю, так що практично не використовуються для виконання сучасних завдань. Другі забезпечують гнучкість управління і поширені в промисловому обладнанні.

А щоб підібрати і купити частотні перетворювачі EMHEATER, звертайтеся до наших фахівців. Компанія «Гал-Автоматика» з 2003-го року займається обладнанням і комплектуючими для електромонтажних та інженерних робіт. З 2014-го ми – офіційний дистриб’ютор Китайської компанії EMHEATER, яка спеціалізується на перетворювачах частоти та автоматиці для виробництва. Вся продукція надійна, сертифікована та перевірена часом і практикою.
